TP провода (витая пара): общая информация

Вступление

Для проводного соединения компьютеров в локальную сеть, а также подключение компьютера к сети Интернет не обойтись без проводов, называемых «витая пара». Общая информация про TP провода (витая пара) в этой статье.

Что такое TP провода, витая пара

В технологиях проводных соединений компьютерных, телефонных и других слаботочных сетей не обойтись без специальных проводов (кабелей) называемых витая пара.

Профессионалам провода витая пара более известны по аббревиатуре TP, как TP провода, что собственно переводится, как Twisted Pair (витая пара).

Во-первых, TP это скорее кабели, чем провода. Относятся они к группе LAN кабелей. LAN это аббревиатура Local Area Network — локальная сеть. В кабеле минимум два провода (одна пара) с медными однопроволочными (solid) жилами.

Во-вторых, название этих кабелей пошло от технологии их производства. Все провода расположенные под общей оболочкой LAN кабеля разделены на пары. Каждая пара кабеля скручена по часовой стрелке. Цвета парных проводов в кабеле не повторяются. Частота витков каждой пары разная.

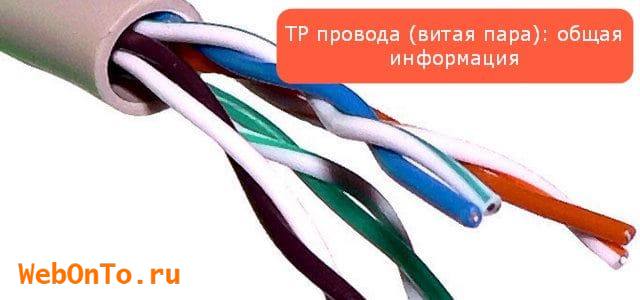

Такое деление на витые, разноцветные пары значительно упрощают их подключение (распиновку) и снижают воздействие электромагнитных помех извне. На фото вы видите классический провод витая пара 4 провода, используемый для домашних компьютерных сетей.

Где используется витая пара

Было бы не верным ограничивать использование проводов витая пара, только в компьютерных сетях. Их применение гораздо шире:

  • Компьютерные сети — ЛВС, LAN;
  • Телефония;
  • Пожарная и охранная сигнализация;
  • Структурированные кабельные системы — СКС;
  • Другие сети слабых токов.

Маркировка кабеля витая пара

В упрощённом варианте маркировка витой пары базируется на двух буквах TP — Twisted Pair (витая пара). Однако в продаже кабеля с маркировкой только TP вы не встретите. Основные маркировки витой пары следующие:

UTP — кабель без экрана (Unshielded Twisted Pair). Наиболее популярный вид кабеля, используется повсеместно, в том числе в домашних компьютерных сетях.

FTP — кабель экранированный фольгой. Все провода пар защищены общим экраном из фольги (foiled twisted pair).

STP — по умолчанию, экран для каждой витой пары. STP аналогичен неэкранированной витой паре (UTP), но имеет  дополнительную, фольгу или медную оплётку каждой пары для защиты от помех.

STP-кабели дороже по сравнению с UTP, но способны поддерживать более высокие скорости передачи на больших расстояниях.

На практике

Для выбора кабеля витая пара большее значение имеет не общепринятая маркировка кабеля, а обозначение по международной классификации.

Например, кабель STP может иметь марки:

  • F/UTP кабель с защитой фольгой;
  • S/UTP кабель с защитой оплёткой;
  • SF/UTP кабель с защитой и оплёткой и фольгой;
  • S/STP кабель с защитой каждой пары и всего кабеля.

Для ориентирования в маркировках кабелей витая пара поможет такая таблица.

Конструкция TP провода

Для примера рассмотрим конструкцию LAN кабеля UTP 4 пары, категория 5e.

На фото видим кабель с витыми парами (2) и внешней оболочкой (1).

В качестве проводников используется медный провод жёсткого типа «Solid», диаметром 0.51 мм иначе AWG 24 (American Wire Gauge).

American Wire Gauge — зарубежный калибр проводников. Смотрим таблицу соответствий AWG и сечений в мм.

AWG и сечения в мм

Изоляция проводов выполнена из полиэтилена повышенной плотности с толщиной min. 0,18 мм.

Оболочка кабеля выполнена из ПВХ толщина оболочки 0,4 мм.

Что такое категория 5e TP провода

Категория 5e (e — enhanced, расширенная) это категория кабеля по характеристикам и требованиям к испытаниям на частотах до 100 МГц. Разводится по схемам T568A или T568B с использованием разъёмов 8P8C (RJ-45).

Вывод

Общая информация про TP провода (витая пара), изложенная в этой статье, позволяют познакомится с данным видом кабельной продукции и продолжить их изучение в монтаже, распиновке и подключении.
